半導體工業和精化(fine chemical)工業、食品工業、製藥工業和化妝品工業等領域，桶槽是以純水為首的液態原料、半成品和最終成品，於暫儲和運輸上不可或缺，但流入該桶槽的外來空氣，其無菌和無塵化管理往往容易被忽略。

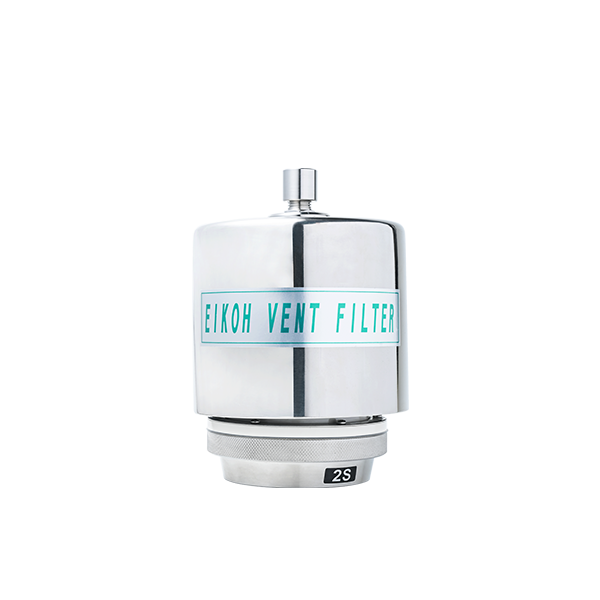

此外，食品工業和製藥工業等領域，真空凍結乾燥和醫療器材殺菌，伴有真空復壓時，短時間內會有大量空氣流入，因此，和桶槽一樣，復壓所需空氣必須做無菌和無塵化處理。EIKOH VENT FILTER依桶槽廣泛的使用目的和使用狀況，備有各種款式的產品，請選擇最適合的過濾器型式。

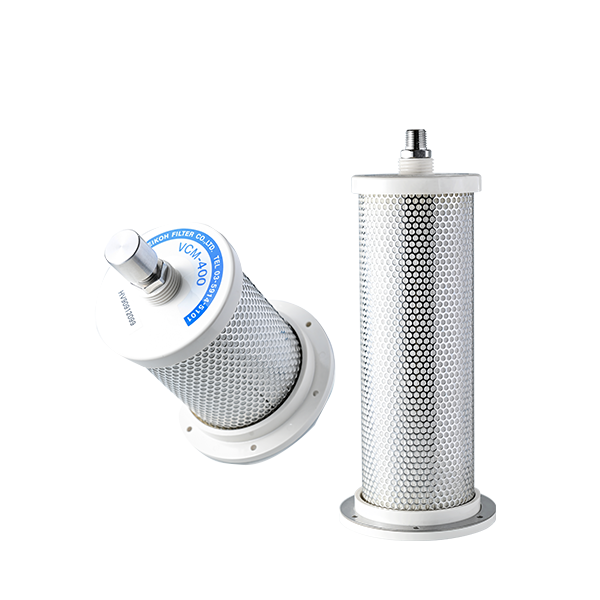

需藉由蒸氣殺菌，做高精度無菌和無塵化的情況，推薦VENT過濾器 VCM 型、VCL 型。VCM 型對0.2 μｍ超微粒，也有 99.999％以上的出色集塵效率，於製藥和食品工業領域，可在對桶槽內的無菌和無塵化有高度要求的用途上，發揮優越效果。另外，過濾器安裝在桶槽的狀態下，蒸氣仍可通過桶槽內，不需每次都將過濾器拆下。
優點
- 利用圓筒型構造，安裝基座部分備有能直接裝設在桶槽上之設計。（衛生級螺牙、管用螺牙、卡套接頭(ferrule)、法蘭(flange)）
- 過濾器元件可輕易和安裝基座分離。
- 滅菌釜(autoclave)能反復殺菌。
（集塵效率維持在121℃30分鐘次數約100次） - 於安裝過濾器的狀態下，蒸氣亦可通過桶槽。
VCL型
- 使用聚丙烯(PP)極細纖維，對一般細菌有很高的捕集效率。
VCM型
- 使用氟樹脂類濾膜，對0.2μ超微粒有很高的過濾性能。
- 過濾器為全數完整性試驗(持壓試驗)合格品。
- 食品衛生法合成樹脂製器具或容器包裝規格試驗合格品。
|
型式 |
VCM |
VCL |
||
|
VCM-400 |
VCM-800 |
VCL-400 |
VCL-800 |
|
|
過濾效率（％） |
針對0.2μｍ微粒 99.999＜ |
針對一般細菌 99.999 ＜ |
||
|
通氣量（ℓ/min） |
400 |
800 |
400 |
800 |
|
空氣阻抗（Pa） |
1470 |
1470 |
1470 |
1470 |
|
外形尺寸（標準套組）全高（mm） 過濾器基座B・S 外徑（mm） |
164.5~172.5 115 |
271.5~279.5 115 |
164.5~172.5 115 |
271.5~279.5 115 |
|
過濾器基座K 全高（mm） （衛生級卡套接頭）外徑（mm） |
180.5 115 |
287.5 115 |
180.5 115 |
287.5 115 |
|
過濾器安裝基座螺牙尺寸（衛生級） |
各型式1S、11/2S、2S、21/2S、3S （亦能製造非上述尺寸的氣體管用螺牙或衛生級卡套接頭(ferrule)型、法蘭型） |
|||
|
區分與零件名稱 |
標準材質 |
|||||
|
型式 |
VCM |
VCL |
||||
|
整套 |
量具套組 |
真空微差壓錶：Diaphragm |
僅接空部SUS316 |
BS |
||
|
快速接頭 母端(socket) 公端(plug) |
SUS304 SUS304 |
SSS鍍鉻 SUS304 |
||||
|
標準套組 |
防水滴蓋 |
SUS304 |
SUS304 |
|||
|
基準套組 |
過濾器元件(更換部分) |
過濾材料
支撐架 端蓋、端板 不鏽鋼蓋 保護筒 密封材料 set用環套、螺絲 set用迫緊(packing) |
PTFE（氟樹脂） 濾膜 聚丙烯(PP) 聚苯碸 polyphenylsulfone SUS304 SUS304 特殊接著劑 SUS304 矽橡膠 |
聚丙烯(PP) 極細纖維 - ← ← ← ← ← ← |
||
|
安裝用過濾器基座 附屬Ｌ型迫緊 |
SUS304 NBR |
← ← |
||||
